Sketchup插件-图片转穿孔板

插件介绍

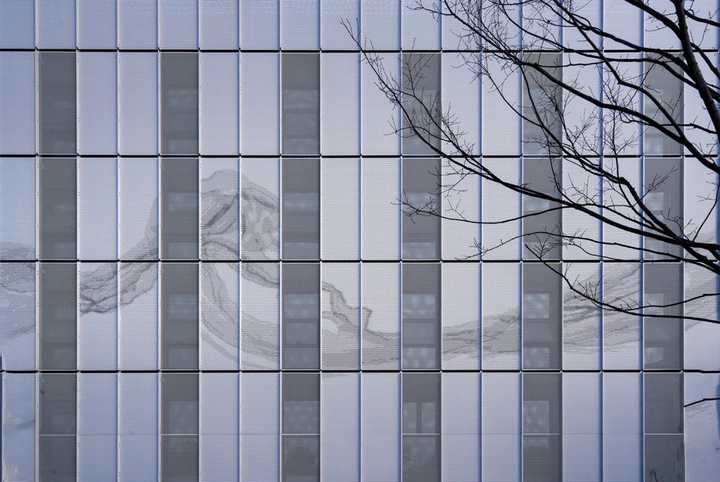

图片转穿孔板是一款轻量级 SketchUp 插件，可将任意图片转换为用于建筑立面、室内装饰、艺术装置等场景的穿孔铝板模型。插件采用灰度映射技术，根据图片亮度自动生成对应尺寸的圆形孔洞，暗部区域生成大孔，亮部区域生成小孔，完美还原图片的明暗层次。

插件展示

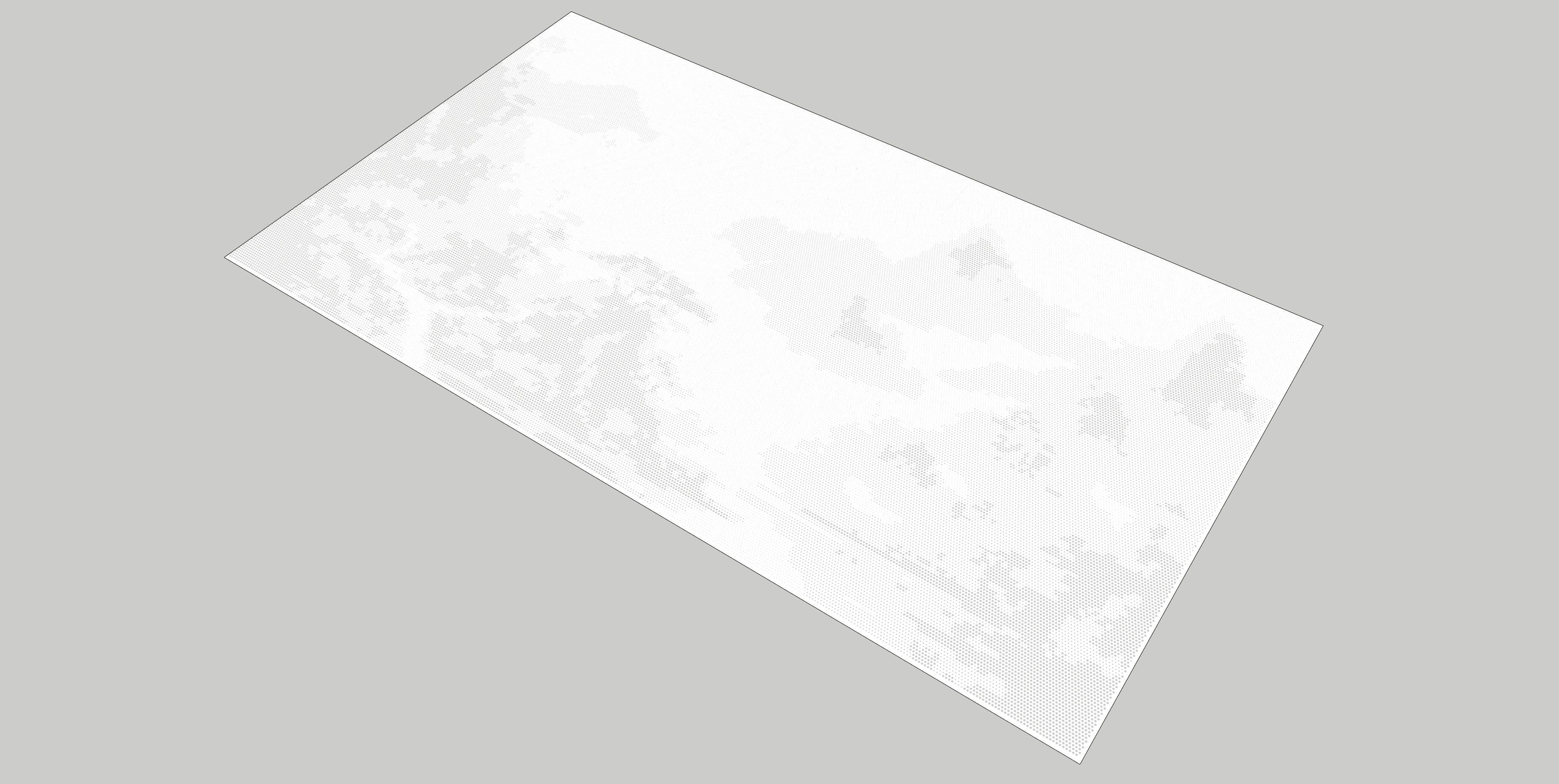

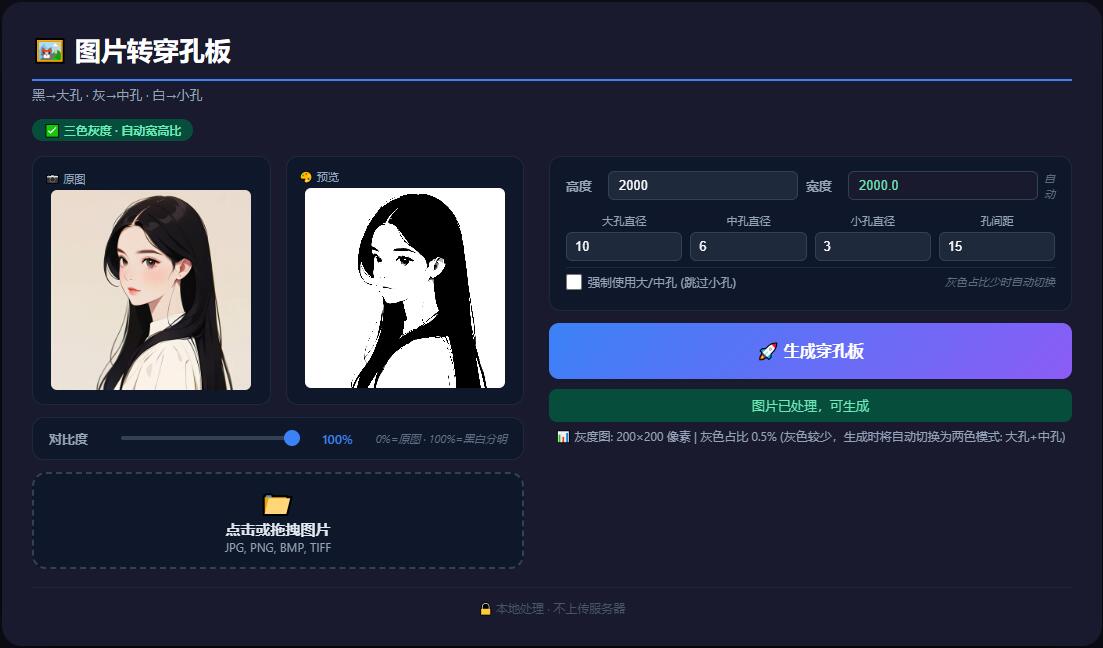

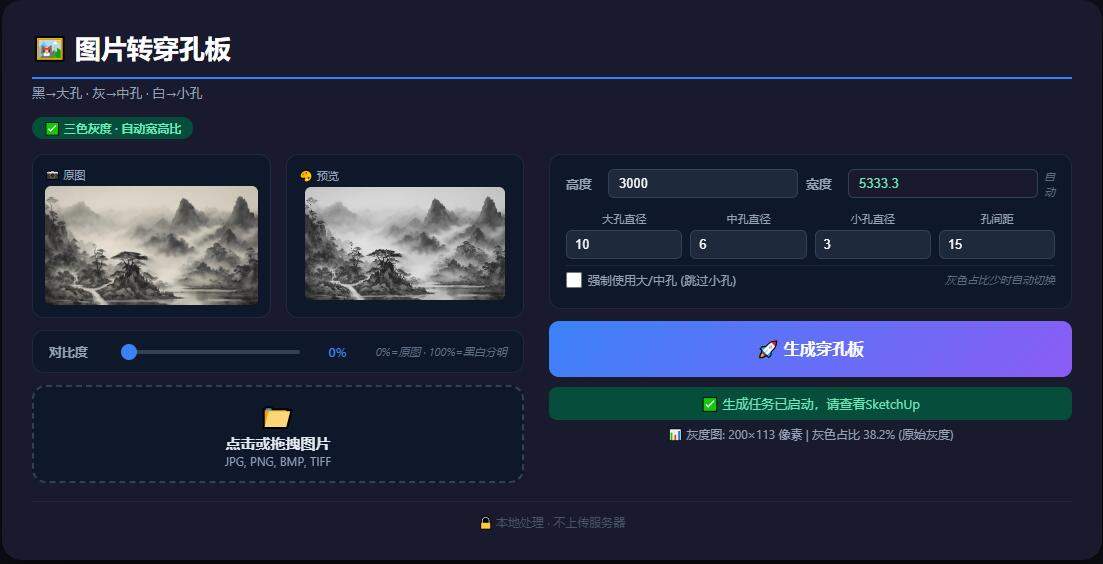

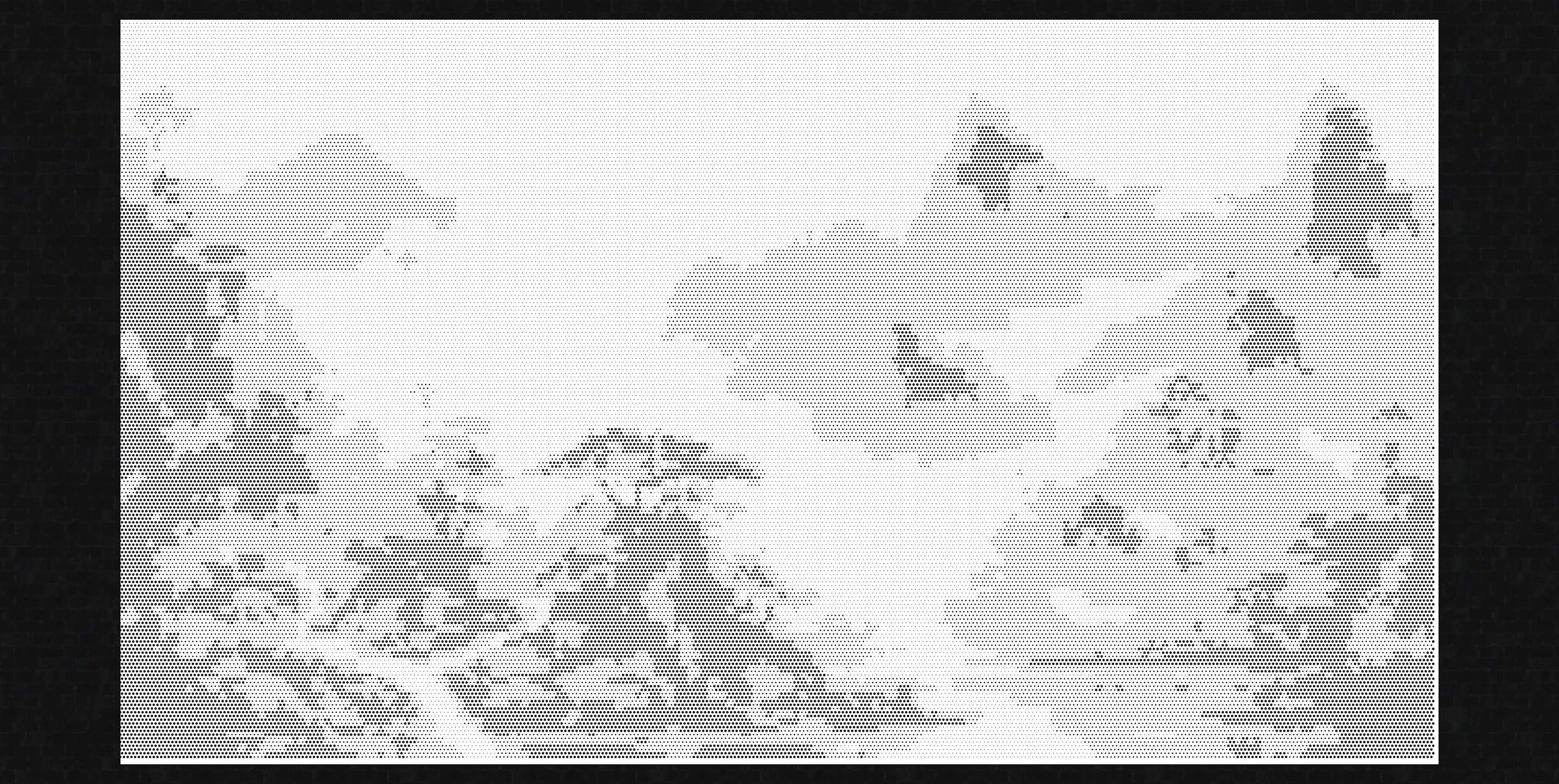

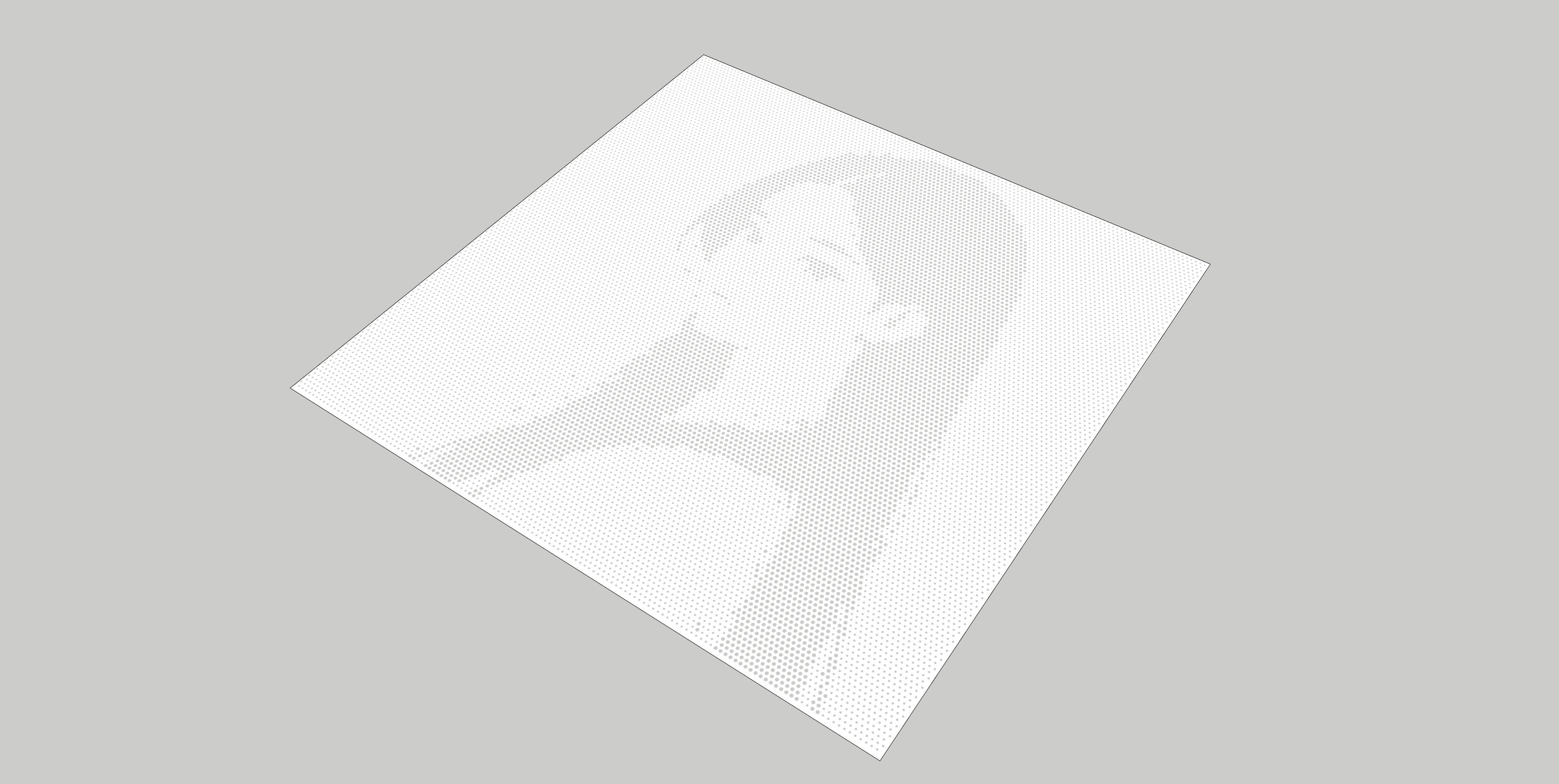

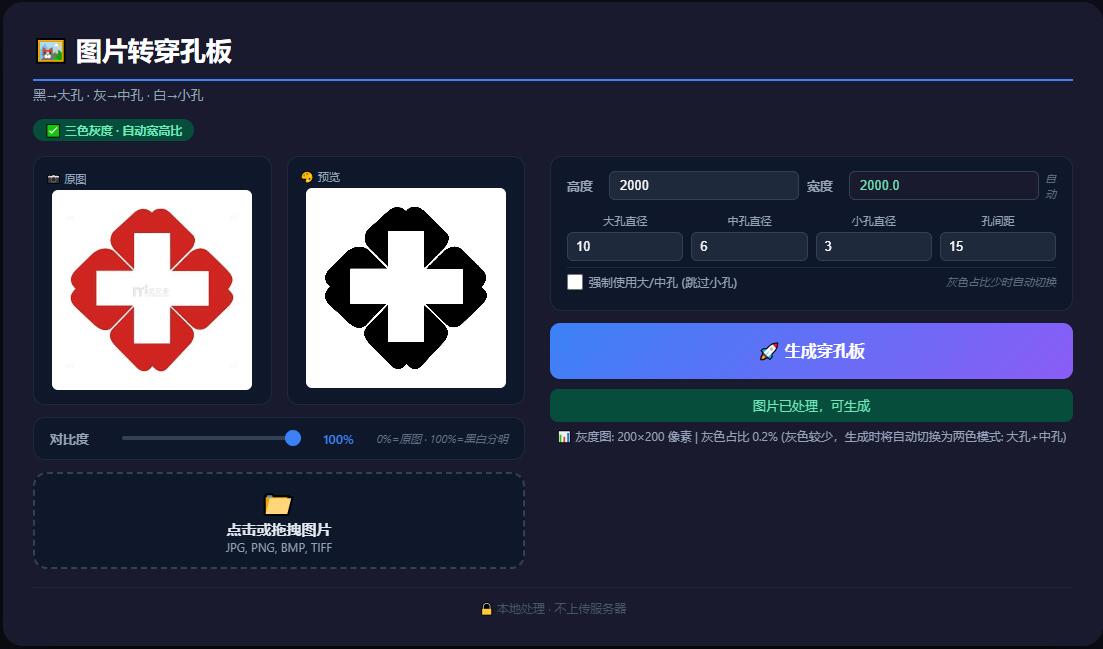

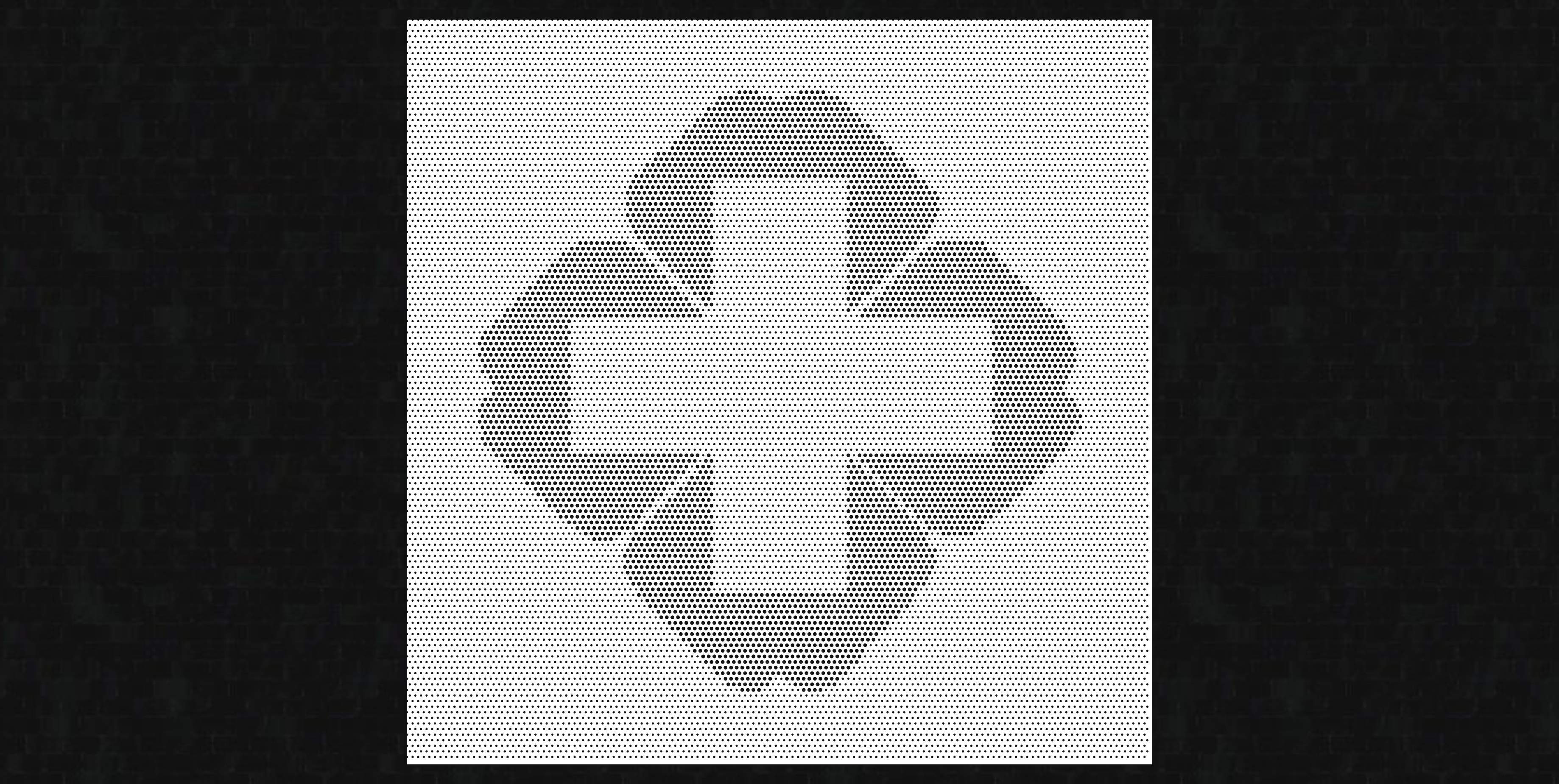

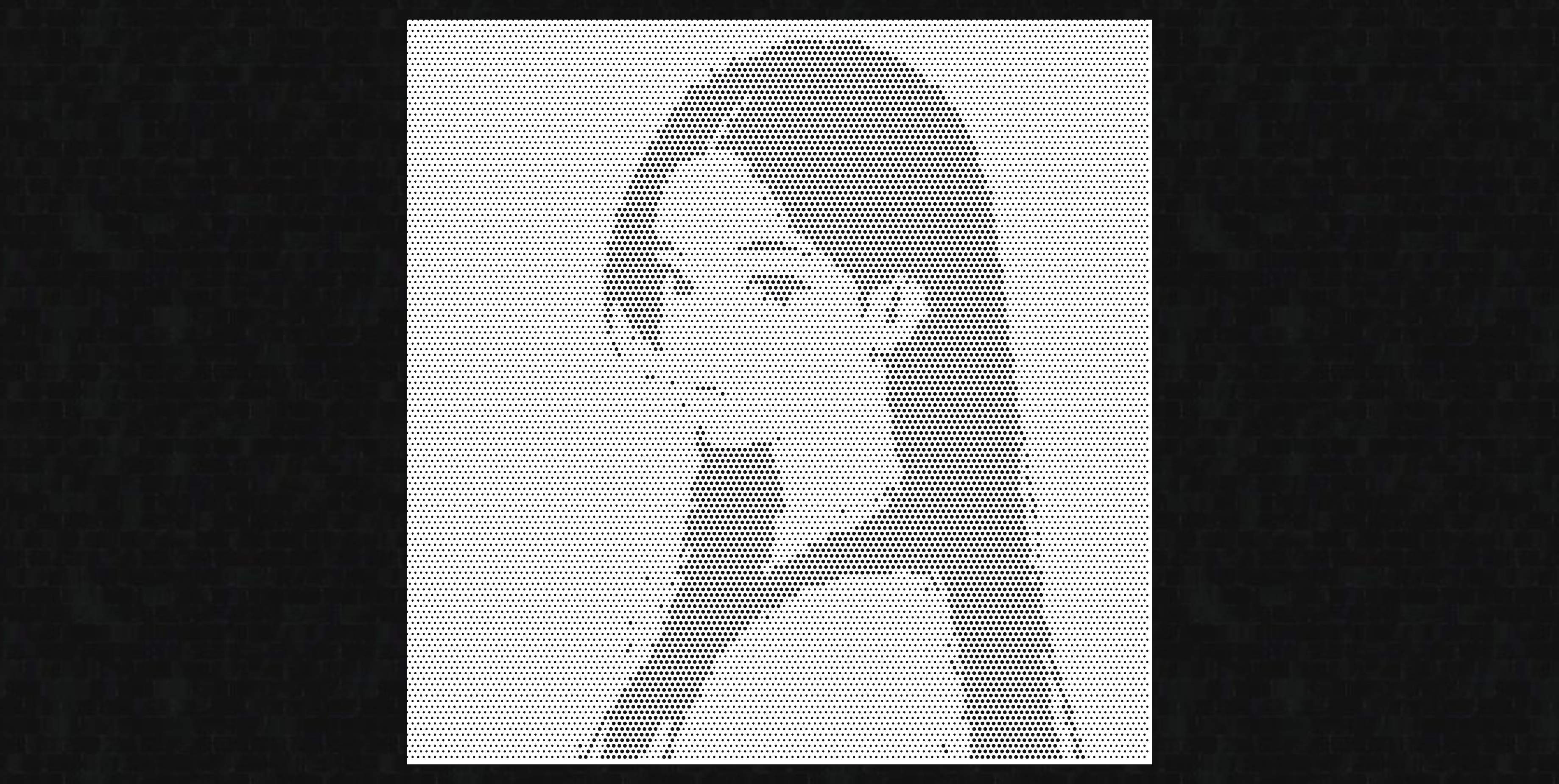

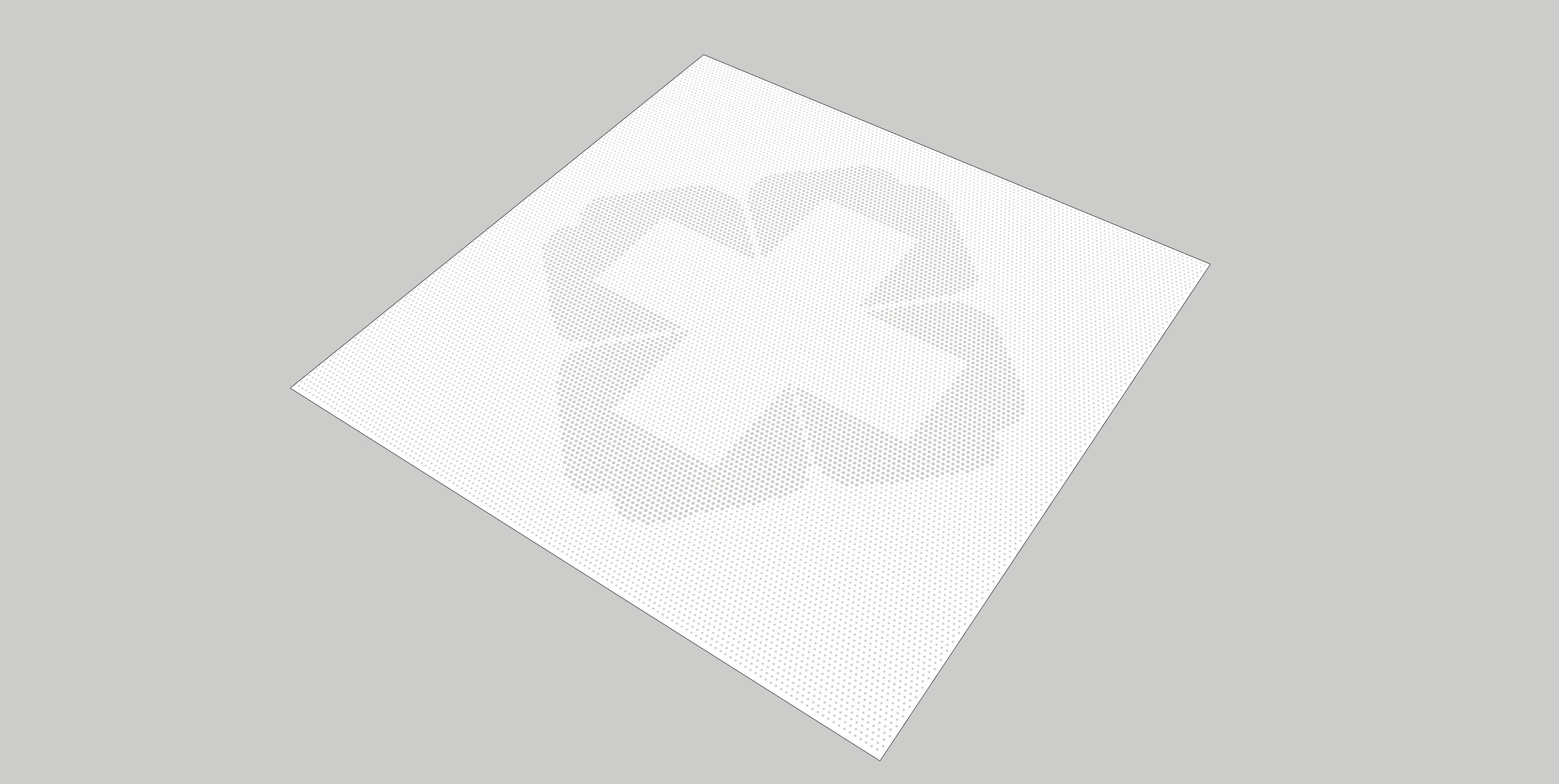

LOG图片转化效果： 人像图片转化效果： 水墨山水图片转化效果：

核心功能

• 智能灰度分析：自动分析图片灰度分布，确定最佳灰度等级
• 三色灰度映射：黑→大孔、灰→中孔、白→小孔，层次分明
• 自动宽高比：只需设定高度，宽度自动根据图片比例计算
• 实时预览：上传图片后即时显示灰度处理效果
• 对比度调节：滑杆控制图像对比度，0%保留原图灰度，100%黑白分明
• 组件式开洞：采用 SketchUp 组件切割技术，生成效率高、模型轻量
• 本地处理：所有数据在本地完成，不上传任何服务器，保护隐私

使用流程

• 在 SketchUp 中启动插件（扩展程序 → 图片转穿孔板）
• 浏览器自动打开操作界面
• 上传图片（支持 JPG、PNG、BMP、TIFF 格式）
• 设置实际高度、孔径、孔间距等参数
• 注意：1、单位为毫米；2、实际宽度会根据图片高宽比自动计算；3、孔间距建议大于等于最大孔径的1.5倍
• 调节对比度滑块获得理想灰度效果
• 点击「生成穿孔板」，在 SketchUp 中自动生成模型（孔越多生成越慢，程序会假死）

系统要求

• 只在SketchUp 2019测试过
• Windows系统

包含文件及安装方法

1. 插件源码

• 主程序：ImageToPerforatedPanel.rb

2. 安装方法

• 第一个方法：使用我开发的”插件托盘“，将“主程序”放在plugins文件夹任何一个位置。（这个“插件托盘”源码看我之前的博客）
• 第二个方法：如果你不想用我的”插件托盘“，你需要将“主程序”放在SketchUp软件的plugins根目录，并按下列方法修改，它会在你的“扩展程序”菜单栏里出现：

  (1)、注释掉所有关于热重载的代码：
    #require 'D:/MySketchUpPlugin/src/hot_reload.rb'
    #HotReload.enable(__FILE__) if defined?(HotReload)

  (2)、在主程序末尾添加：
    #=============================================================================
    # 菜单注册
    #=============================================================================
    unless file_loaded?(__FILE__)
      # 获取 Plugins 菜单（中文 SketchUp 显示为"插件"）
      # 注意：UI.menu("Plugins") 在中文版中也能正确工作
      plugins_menu = UI.menu("Plugins")

      # 添加分隔线（可选，使菜单更美观）
      plugins_menu.add_separator

      # 添加菜单项
      # 点击时创建 ImageToPerforatedPanel 实例并调用 run 方法
      plugins_menu.add_item("图片转穿孔板") {
        ImageToPerforatedPanel.new.run
      }

      # 标记文件已加载，防止重复添加菜单
      file_loaded(__FILE__)
    end
